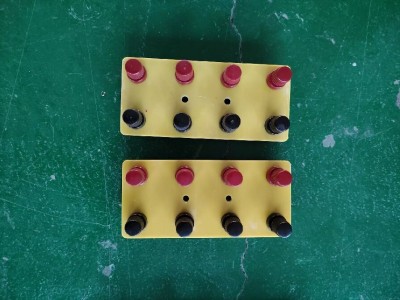

 测试桩接线板是阴极保护测试桩的核心部件，用于连接测试桩中的各种线路，实现信号传输和参数测量等功能。以下是关于它的详细介绍：

结构与原理：一般包括基座、导电板和接线组件等部分。导电板设置在基座上，有多个相互导通的第一接线点；接线组件与导电板间隔设置，设有阵列排布的第二接线点，每列第二接线点相互导通，每行相互绝缘，且至少两列第二接线点与对应数量的第一接线点一一对应导通。这样的设计可满足多个管道联合阴极保护等多点联通需求，降低接线柱上接触片和电缆叠放可能，减少接触不良问题，保证阴极保护效果。

作用：测试桩接线板通过不同的接线柱组合和连接方式，可实现多种测试功能，如连接极化试片、被保护管道、参比电极等，用于测量管道电位、电流、绝缘性能等参数，还可用于监测阳极运行状态、检测覆盖层检漏及交直流干扰等。
